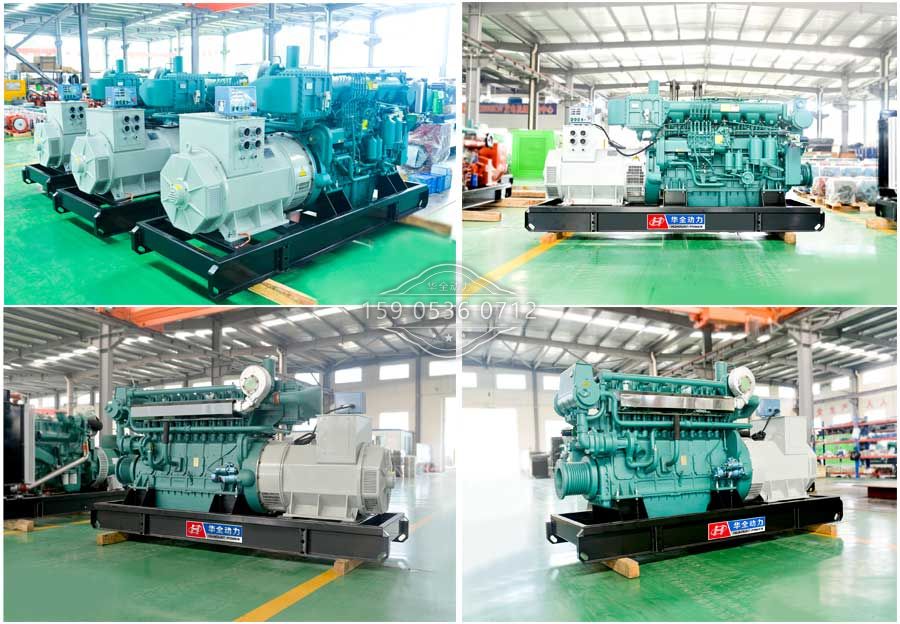

大型船用发电机主要由船用发电机的柴油机、发电机以及控制系统三部分组成。
船用发电机的柴油机和发电机有两种连接方式，一为柔性连接，即用连轴器把两部分对接起来，二为刚性连接，用高强度螺栓将发电机钢性连接片和船用发电机的柴油机飞轮盘连接而成，市场上的船用发电机使用刚性连接的比较多一些，船用发电机的柴油机和发电机连接好之后安装在公共底架上，然后配上各种起保护作用的传感器，如水温传感器，通过这些传感器，直观地把船用发电机的柴油机的运行状态显示给操作员，而且有了这些传感器，就可以设定一个上限，当达到或超过这个限定值的时候控制系统会预先报警，这个时候如果操作员没有采取措施，控制系统会自动将机组停掉，船用发电机就是采取这种方式起自我保护作用的。
传感器起接收和反馈各种信息的作用，真正显示这些数据和执行保护功能的是船用发电机的控制系统，控制屏一般安装在发电机上，称为背包式控制屏，也有部分是独立一个屏放置在操作室内，称为分体式控制屏，控制屏通过电缆和发电机以及传感器连接，分别显示电参数和船用发电机的柴油机运行参数。此外，发电机组还有底盘、联轴器、散热器、燃油箱，有的还装设有消声器和外罩。
